Драйвер преобразует напряжение сети в параметры, подходящие для светодиодов. Без него часть светильников Ecola / Экола работать не сможет, а другая часть устроена иначе.
Зачем нужен драйвер и где он используется в светильниках Ecola
Встраиваемая панель ECOLA LED PANEL PQWN40ELC работает от сети 220 V напрямую, без внешнего драйвера. Это упрощает монтаж — не нужно искать место для дополнительного блока.

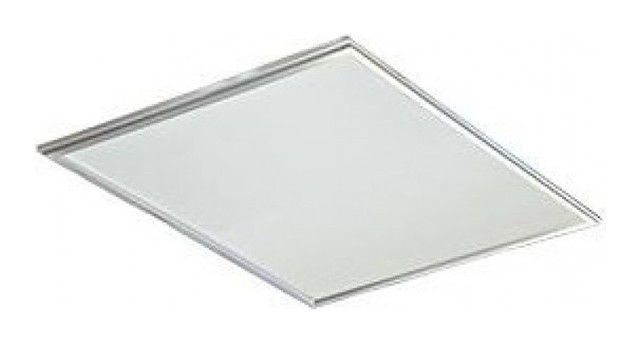

Настенно-потолочная панель ECOLA LED PANEL PNDK36ELC устроена иначе и работает с драйвером. Её мощность составляет 36 W при напряжении 220 V.
Для RGB-ленты Ecola 220V драйвер заменяет контроллер. Он включается в сеть 220 V через вилку, а на ленту подаёт питание через муфту.
Встраиваемый светильник ECOLA LED PANEL PQWN40ELC тонкая панель без драйвера
Светильники Ecola с драйвером и без драйвера — в чём разница
Панель ECOLA LED PANEL PQWN40ELC имеет мощность 40 W и тонкий профиль толщиной 9 мм. Размер панели 595×595 мм подходит для подвесных потолков типа «Армстронг».
Корпус панели выполнен из металла, а матовый рассеиватель даёт мягкий свет без бликов. Степень защиты корпуса — IP20, то есть для влажных помещений модель не предназначена.
Панель ECOLA LED PANEL PNDK36ELC имеет схожий размер — 595×595×19 мм. Арматура у неё тоже металлическая, но цвет арматуры — хром.
Как подобрать драйвер под светодиодную ленту или светильник Ecola
Контроллер для RGB-ленты Ecola 220V стоит выбирать с запасом мощности не менее 20%. Например, для 20 метров ленты мощностью 7,2 W/m нужен контроллер не менее 172,8 W.
Муфта контроллера должна соответствовать сечению ленты. RGB-лента Ecola 220V выпускается в двух сечениях — 14×7 мм и 16×8 мм, в бухтах по 10, 20 или 50 метров.
Все аксессуары к ленте подбираются по тому же принципу — размер должен совпадать. Контроллеры Ecola делятся на три типа: с кнопкой на корпусе, с инфракрасным пультом и с радиопультом.
Для однотонных лент напряжение определяет саму ленту, а не отдельный контроллер. Лента ECOLA LED STRIP PRO P2LV09ESB работает от 12 V и имеет мощность 9 W/m. Лента ECOLA LED STRIP PRO P2DW07ESB рассчитана на 24 V при мощности 8 W.
Лента ECOLA LED STRIP 220V STD S10M07ESB подключается напрямую к сети 220 V и отдельного блока питания не требует. Мощность ленты — 7,2 W/m при степени защиты IP68.

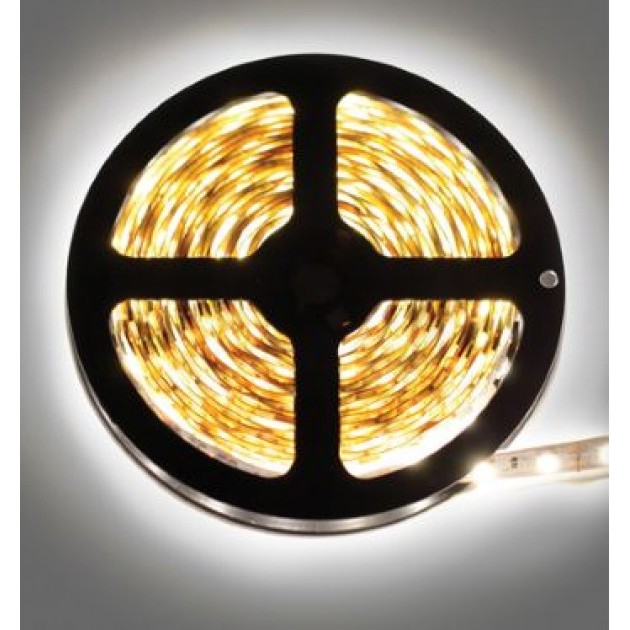

Однотонная светодиодная лента ECOLA LED STRIP PRO P2LV09ESB на катушке 5м
Подключение светильника/ленты Ecola к сети: провода, напряжение, фаза и ноль
Точечным светильникам Ecola для работы нужны только два провода — фаза и ноль. В питающем кабеле белый провод фазный, голубой нулевой.
С тыльной стороны светильника выведены две жилы — коричневая и голубая. Белый фазный провод соединяется с коричневым, а голубой нулевой — с голубым.
Перед подключением проводов электричество полностью отключается автоматическими выключателями в щите. Соединять провода удобно винтовыми клеммами, а само соединение дополнительно защищают изолентой.
Несколько точечных светильников часто подключают последовательно. В этом случае прокладывается один питающий кабель, а в местах установки из провода делают петли.

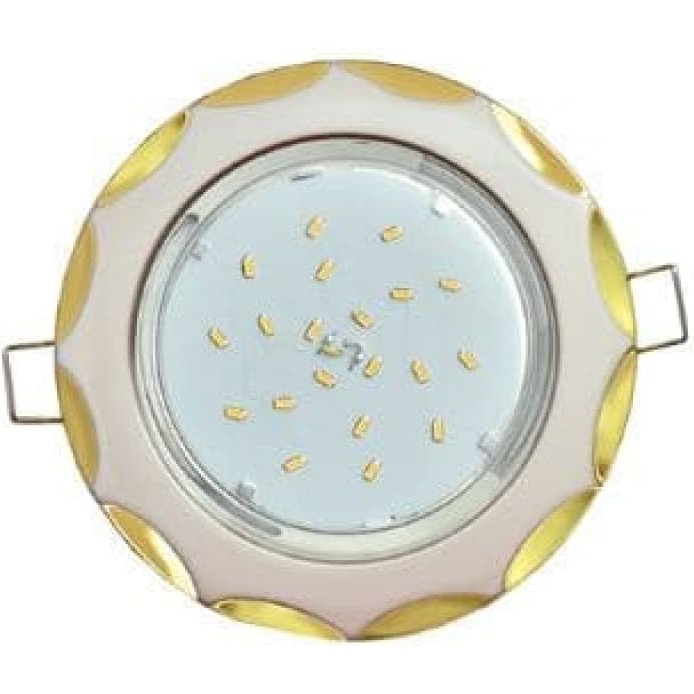

Встраиваемый светильник ECOLA GX53 H4 FQ81H4ECB серебро, золото
Монтаж встраиваемых светильников Ecola (отверстие, крепление, установка лампы)
Светильники Ecola с цоколем GX53 имеют небольшую установочную высоту — в сборе со светильником она составляет 34 мм. Диаметр монтажного отверстия для них равен 90 мм.
Отверстие в гипсокартоне вырезают «балеринкой» — круговым сверлом с регулировкой разбега резцов. Перед монтажом даунлайта отключают электричество через автомат или предохранитель в щите, а место установки выбирают с учётом расположения проводов и балок в потолке.
Контур отверстия размечают по шаблону из комплекта, затем вырезают специальной пилой или ножницами для гипсокартона. Жилы проводов зачищают на 5–7 мм после снятия защитной оболочки, а светильник ECOLA GX53 H4 FQ81H4ECB фиксируют в отверстии пружинными крепёжными «ушками» на корпусе.
Для установки лампы два штырька с её тыльной стороны вставляются в патрон светильника. Диаметр лампы GX53 составляет 75 мм — это больше, чем у привычных галогенных ламп диаметром 50 мм.
Лампа мощностью 10 W и световым потоком 800 Лм по яркости сопоставима с галогенной лампой на 45–50 Вт или лампой накаливания на 100 Вт. Этому соответствуют лампы ECOLA GX53 LED PREMIUM T5UG10ELC и ECOLA GX53 LED PREMIUM T5UW10ELC мощностью 10 W каждая.
После установки светильника и подключения проводов включают питание и проверяют работу.
Светодиодная лампа ECOLA GX53 LED PREMIUM T5UG10ELC
Подключение RGB-ленты Ecola 220V через контроллер
Для стыка двух отрезков RGB-ленты Ecola используется 4-контактный соединитель «лента-лента». Кабели длиной 150 мм с муфтой и разъёмом подходят для гибкого соединения лент, прохода через отверстие и параллельного подключения нескольких отрезков к одному контроллеру.
На конец ленты надевают заглушку и изолируют герметиком. Места стыков и реза также нужно герметизировать, иначе влага повредит контакты. Для крепления ленты к поверхности используют крепёжные скобы.
Контроллер с кнопкой на корпусе переключает шесть предустановленных программ последовательными нажатиями. У контроллеров с пультами — радио и ИК — привязки конкретного пульта к конкретному контроллеру нет: любой пульт от одного контроллера управляет всеми контроллерами в зоне видимости.
Часть RGB-лент собрана на трёхкристальных диодах 5050, где каждый диод разделён на три секции базовых цветов. У других лент красный, синий и зелёный диоды расположены на ленте отдельно и последовательно. Однотонная лента ECOLA LED STRIP 220V STD S10B05ESB работает без контроллера цвета — мощность 4,8 W/m при степени защиты IP68.
